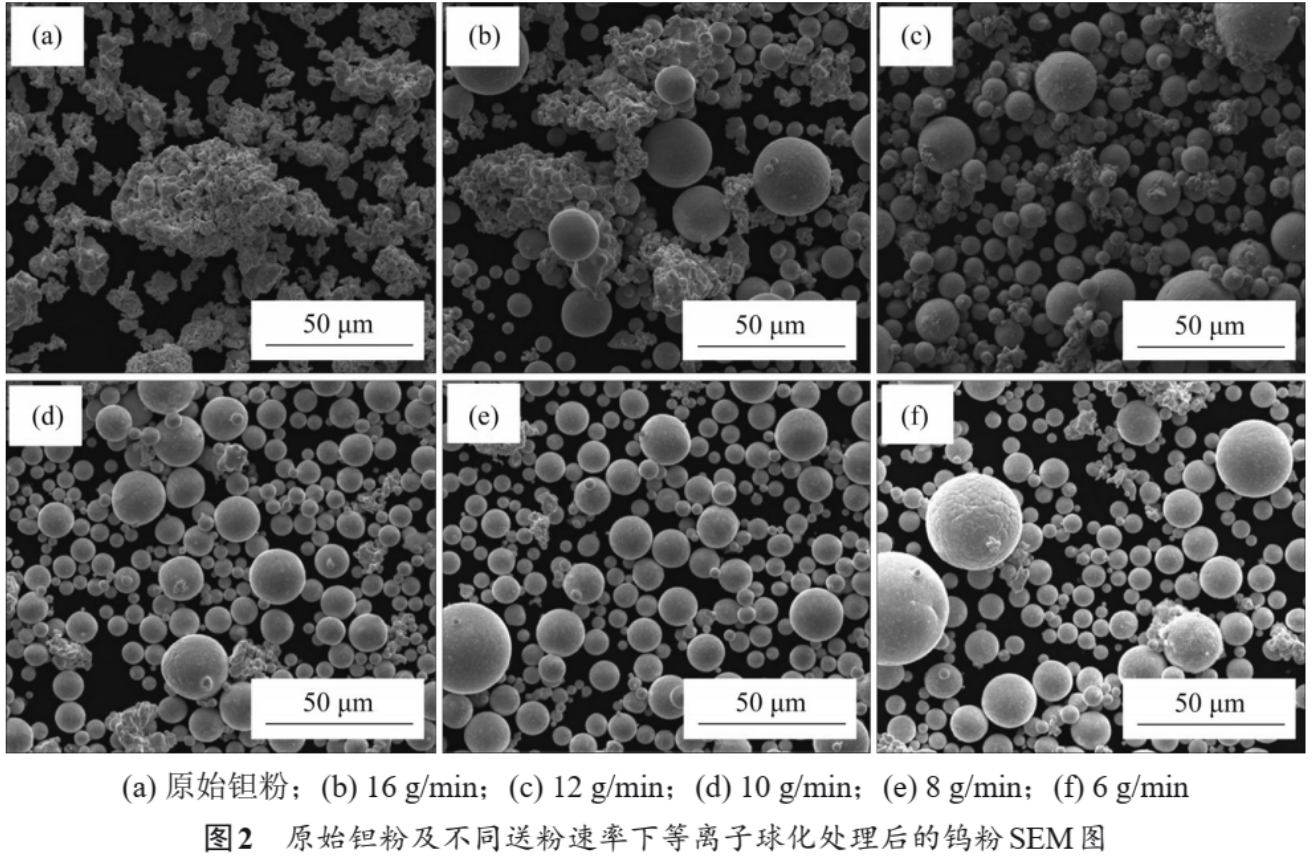

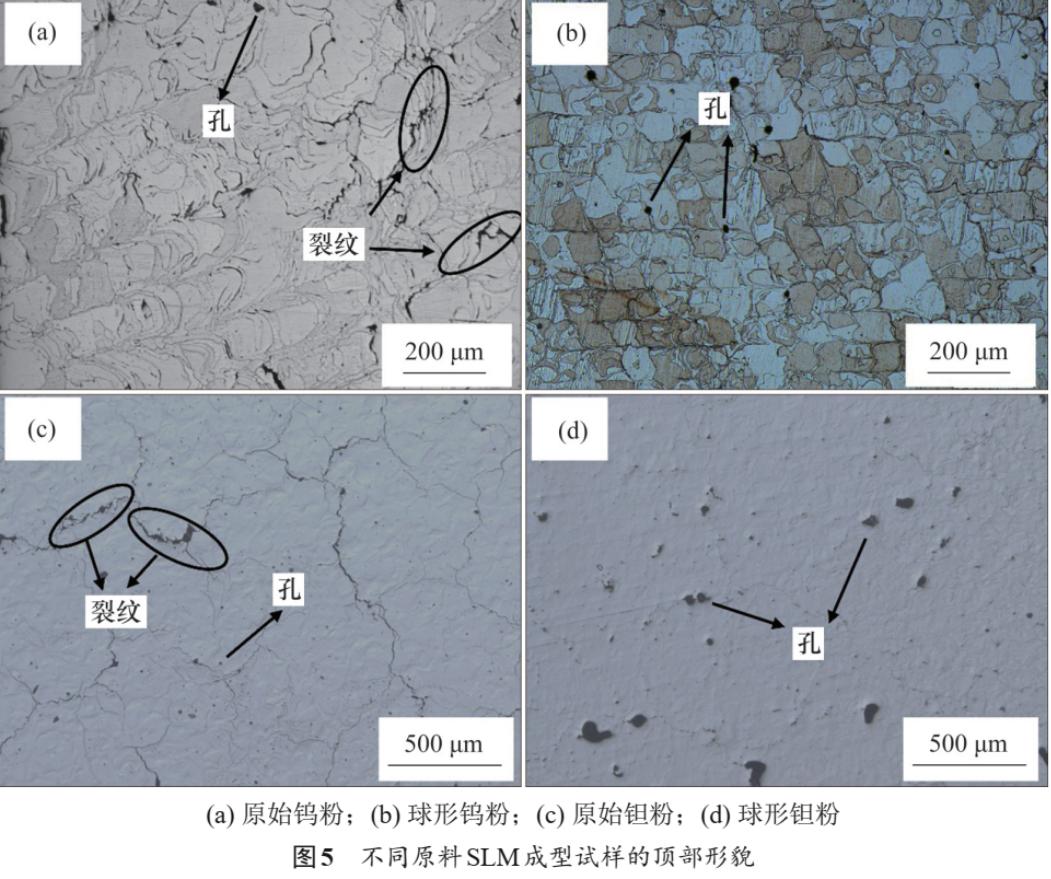

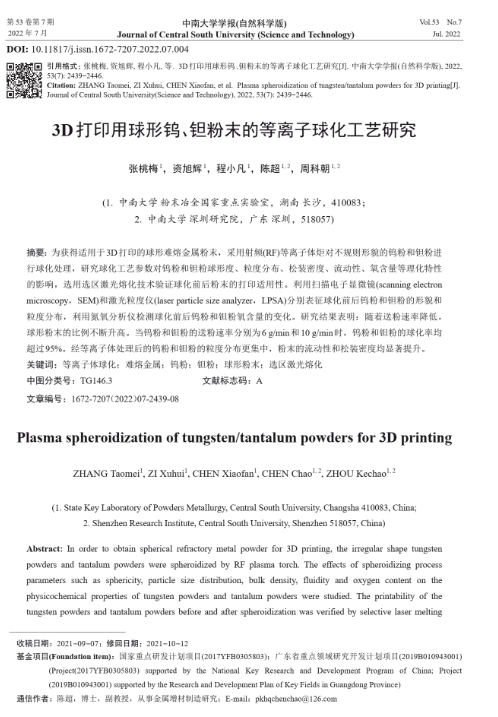

隨著3D打印技術(shù)在航空航天等尖端領(lǐng)域應(yīng)用技術(shù)的發(fā)展，適合金屬3D打印技術(shù)的球形粉末材料的消耗量隨之上升。但高品質(zhì)的3D打印球形粉末的制備，特別是對于高熔點稀有金屬球形粉末的制備，目前仍存在一定技術(shù)難點。來自中南大學(xué)粉末冶金學(xué)院張?zhí)颐返热?，利用射頻(RF)等離子體炬，將不規(guī)則鎢粉、鉭粉球形化，并用選區(qū)激光熔化技術(shù)驗證球化前后粉末的打印適用性，其研究對相關(guān)領(lǐng)域具有一定參考價值，原文請參閱：張?zhí)颐? 資旭輝, 程小凡, 等. 3D打印用球形鎢粉、球形鉭粉末的等離子球化工藝研究[J]. 中南大學(xué)學(xué)報(自然科學(xué)版), 2022, 53(7): 2439-2446.

     值得注意的是，等離子體炬設(shè)備提供商加拿大Tekna（泰克納，專門從事于等離子體集成設(shè)備系統(tǒng)的設(shè)計、開發(fā)和建造），是航空航天OEM及其金屬3D打印服務(wù)主要粉末供應(yīng)商，已獲得包括波音公司在內(nèi)國際航空巨頭3D金屬粉末打印材料認證。
